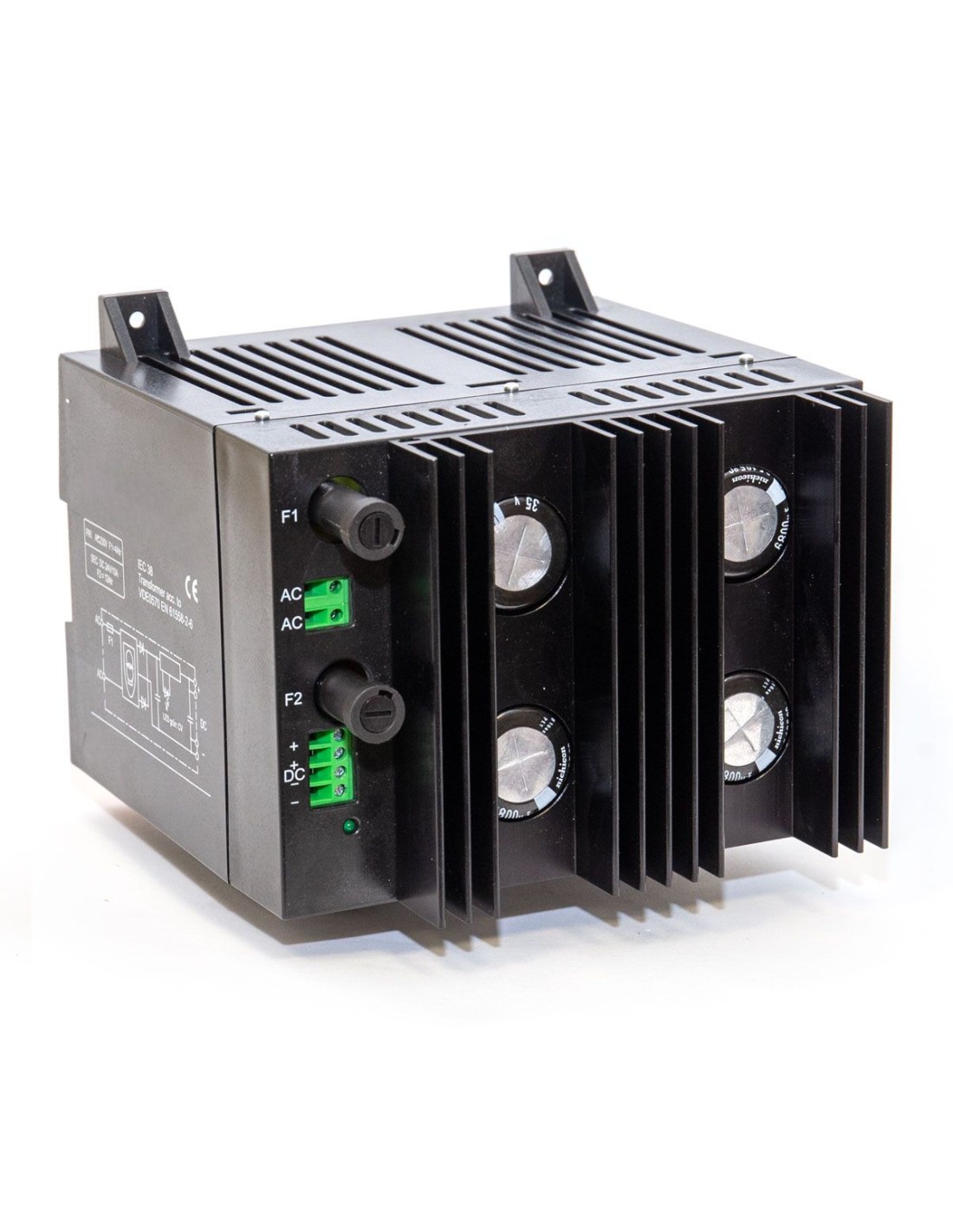

Gleichrichtertransformator 240W 230V | 24V , in Schutzart IP20, Montagemöglichkeit auf TS 35 (Tragschienenmontage)
Netzeingangsspannung: AC 230V
Ausgangsspannung: DC 24V
Leistung: 240W
Zul. Dauerausgangsstrom: DC 10A
Eingangssicherung: 6,3x32mm / 4,0Atr.
Ausgangssicherung: 6,3x32mm / 12Atr.
Restwelligkeit: 5%
Anschlussart: Schraubanschluss, fingerberührungssicher nach UVV (BGV A3)
Anschlussdaten: feindrähtig max. 2,5 mm2
Montage: Tragschienen-Montage (DIN EN 60715), zusätzlich schraubbar, anreihbar im Abstand > 8mm
Einphasen-DC-Versorgung
Die im modernen Industriedesign kompakt und platzsparend aufgebauten Netzteile bieten durch die geschlossene Bauweise einen umfassenden Berührungsschutz. Die Netzteile erfüllen die Anforderungen zum Schutz gegen gefährliche Körperströme nach VDE 0106 Teil 101 und lassen sich modular einfach und schnell auf eine Tragschiene aufrasten, ab DC 5A zusätzlich schrauben.
Geräte des gleichen Typs können bei max. 90% Auslastung pro Gerät parallel geschaltet werden. Die eingebauten Sicherungen (siehe Tabelle) dienen ausschließlich dem Kurzschlussschutz und gewährleisten auch unter worst-case-Bedingungen den sicheren Betrieb. Die Geräte dürfen nur mit dem angegebenen Nennstrom belastet werden.
Kurzzeitge Einbrüche der Netzspannung werden durch großzügig dimensionierte Kondensatoren überbrückt.
- Länge (mm)
- 157mm (L)
- Breite (mm)
- 175mm (B)
- Tiefe (mm)
- 185mm (T)
- Leistung
- 240W
- Primär-Spannung
- 230V
- Sekundär-Spannung
- 24V
- Zul. Dauerausgangsstrom
- DC 10A
- Frequenz
- 50 / 60Hz
- Umgebungstemperatur
- –10°C / +60°C
- Schutzklasse
- Schutzklasse II
- Schutzart
- IP 20
- Isolierstoffklasse
- E
- Gewicht
- 6,3 kg
- Kupfergewicht
- 1,18 kg
