Hersteller und Produktinformationen

• Hersteller: Vacuumschmelze
• Produktkategorie: Ferrite-Toroide / Ferrite-Ringe
• Produkt: Toroide
• Serie: T60006
• Material: VITROPERM 500 F
• RoHS-Konformität: Ja

Technik und Funktion

Der Kern besteht aus nanokristallinem Material (VITROPERM 500 F), das eine hohe magnetische Flussdichte bei minimalen Kernverlusten bietet.

• Induktivität: 81 µH (bei Testfrequenz von 10 kHz)
• Hervorragende Permeabilität: Unterstützt effiziente Energieübertragung und Filterung.
• Thermische Stabilität: Ideal für industrielle und thermisch anspruchsvolle Umgebungen.
• Kompakte Bauweise: Platzsparendes Design für moderne Elektronik.

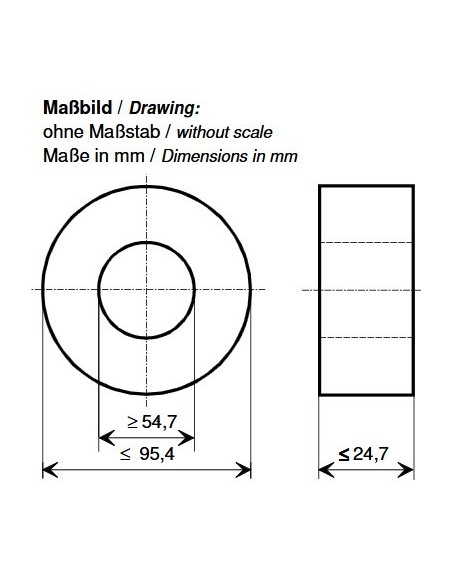

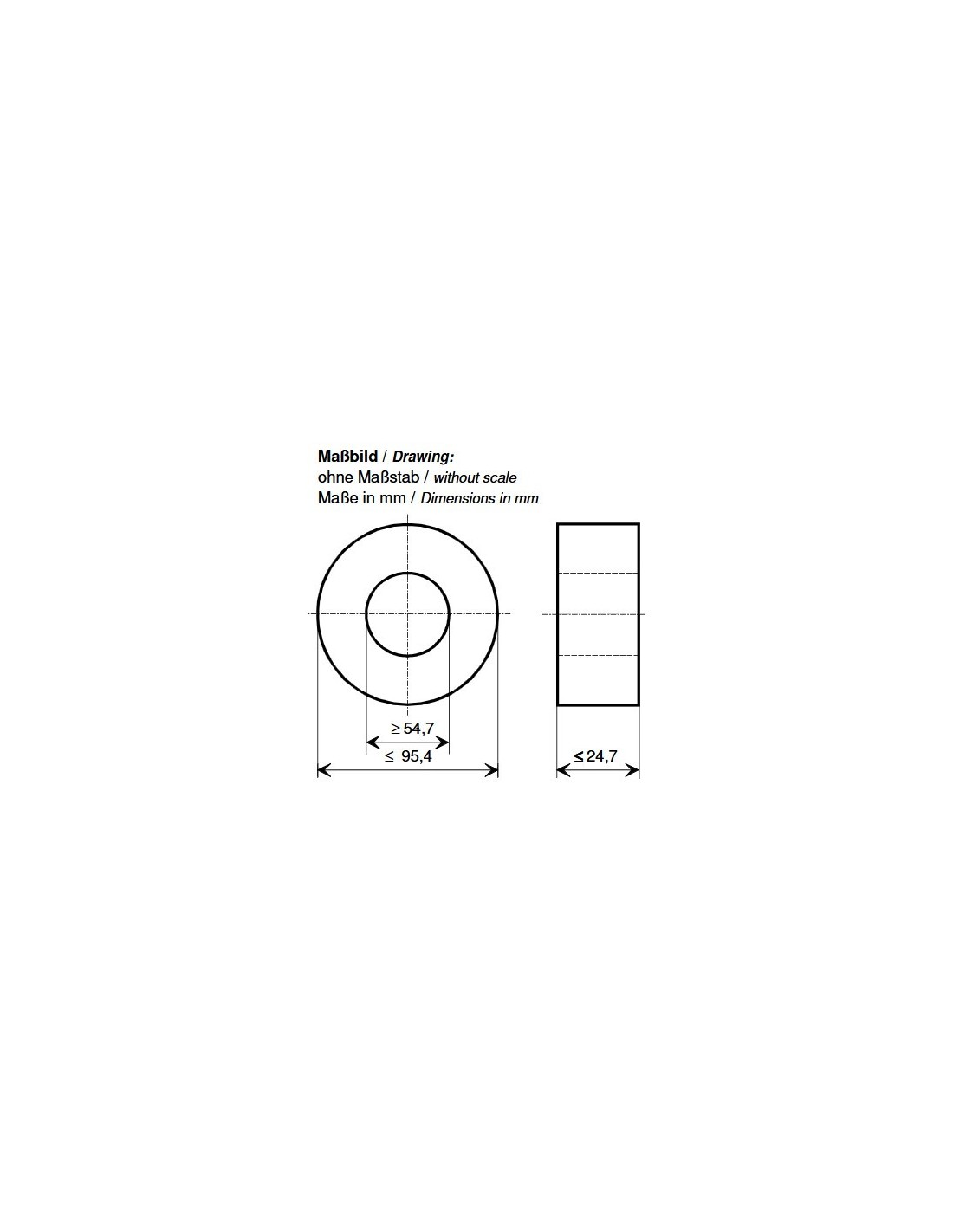

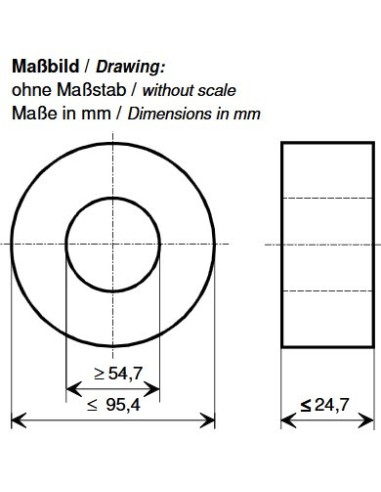

Technische Daten

• Innendurchmesser: 54,7 mm
• Außendurchmesser: 95,4 mm
• Außenhöhe: 24,7 mm
• Gewicht pro Stück: 395 g
• Typ: Nanokristallin
• Induktivität: 81 µH
• Testfrequenz: 10 kHz

Ihre Vorteile

• Höchste Effizienz: Minimaler Energieverlust durch optimierte Materialeigenschaften.
• Flexibler Einsatz: Breite Anwendungsmöglichkeiten in der Leistungselektronik und EMV-Technik.
• Platzsparendes Design: Kompakt und leicht, ideal für moderne Anwendungen.
• Langlebig und zuverlässig: Geeignet für Dauerbetrieb in anspruchsvollen Umgebungen.

Typische Anwendungen

• Frequenzumrichter-Transformatoren
• EMV-Filter und Störschutzkomponenten
• Induktivitäten in der Leistungselektronik
• Hochfrequenzanwendungen in der Telekommunikation und Industrie

Einsatzgebiete

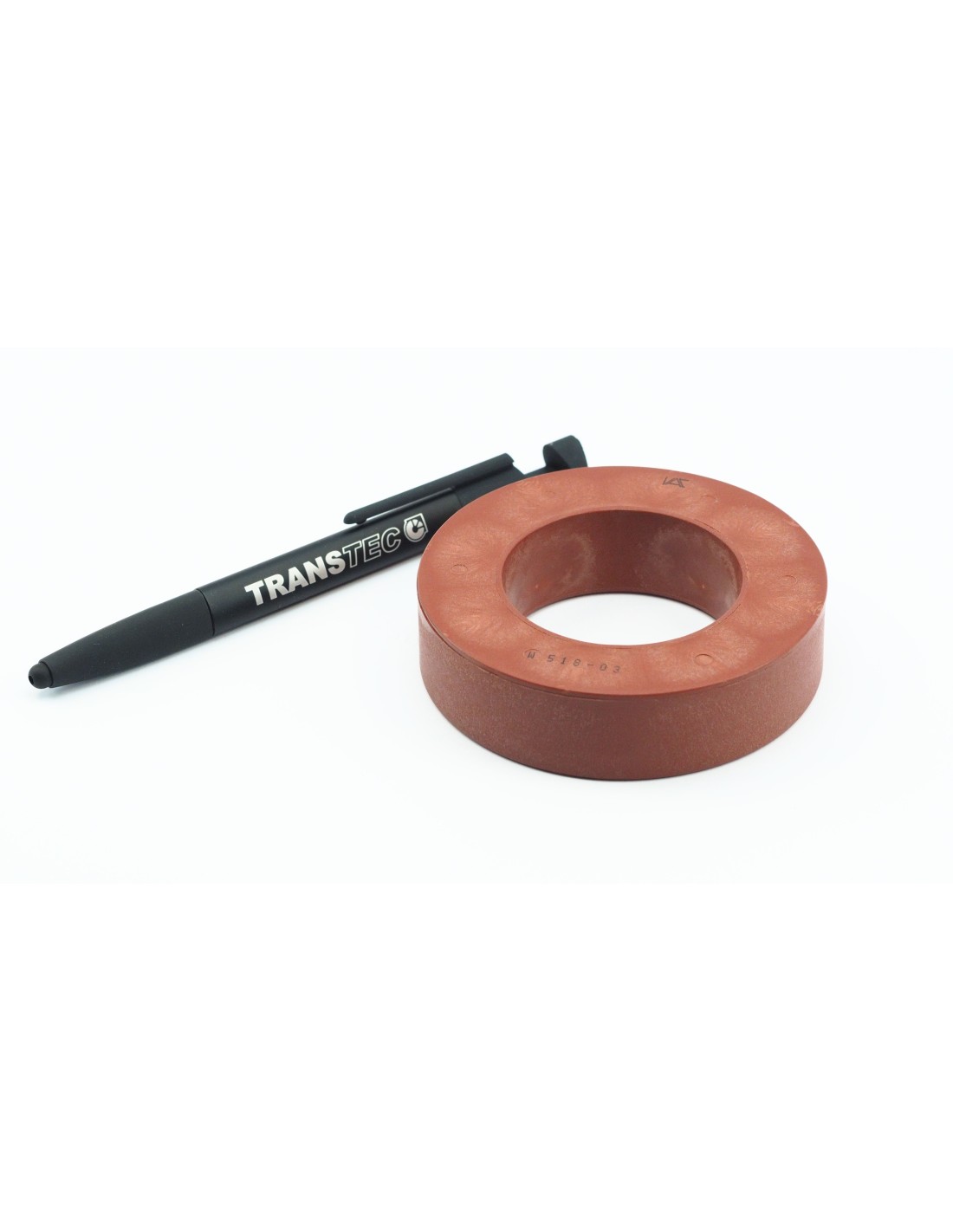

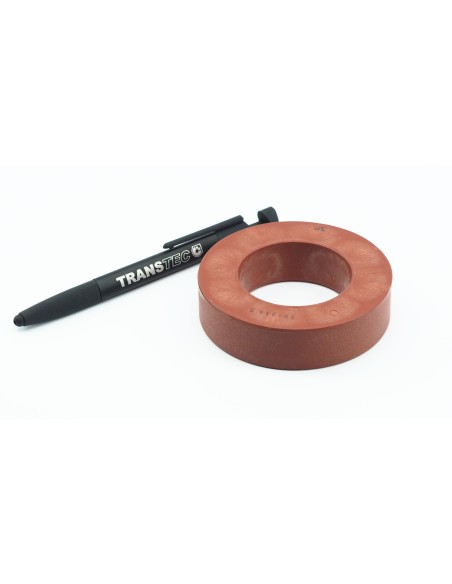

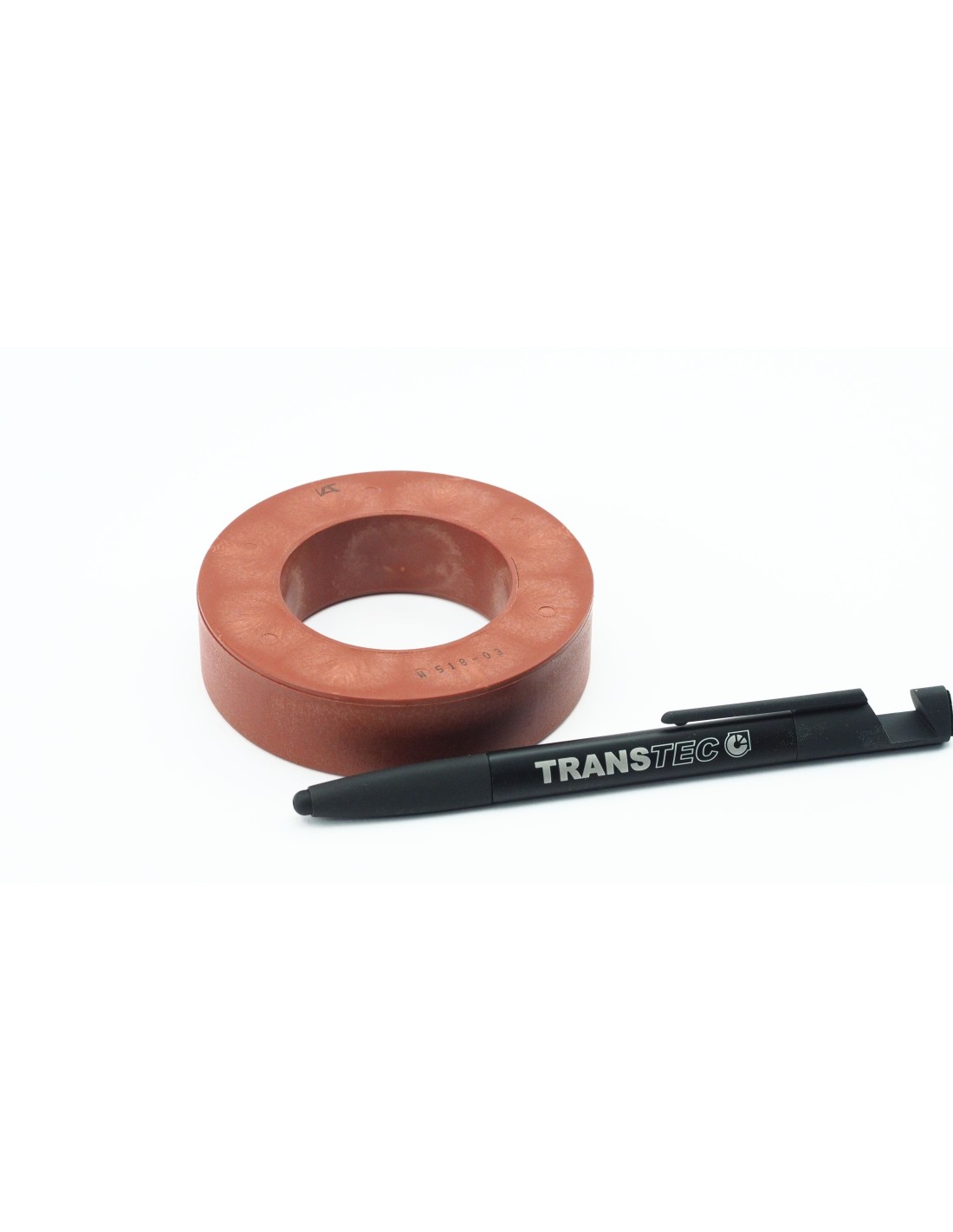

Der Ringkern Vakuumschmelze T60006-L2090-W518 eignet sich perfekt für Anwendungen, die hohe Leistungsdichte und Zuverlässigkeit erfordern, wie:

• Transformatoren in der Industrie- und Energietechnik
• Störunterdrückung und EMV-Schutz in sensiblen Systemen
• Leistungsübertragung in hochfrequenten und energieeffizienten Geräten

VITROPERM® Kerne

Die VITROPERM® Kerne von Vacuumschmelze (VAC) bestehen aus nanokristallinem, bandgewickeltem Material und bieten eine wesentlich höhere Permeabilität im Vergleich zu Ferritkernen. Während Ferritkerne eine Permeabilität im Bereich von 5000 bis 15.000 erreichen, liegt die Permeabilität der VITROPERM-Kerne im Bereich von 25.000 bis über 100.000. Dank dieser hohen Permeabilität zeigen die nanokristallinen Kerne überlegene magnetische Eigenschaften im Nieder-, Mittel- und Hochfrequenzbereich, insbesondere bei optimaler Wicklungsanordnung.

Die Kerne sind in einem Kunststoffgehäuse eingebettet, das nicht nur eine direkte Wicklung ermöglicht, sondern auch für einen zuverlässigen mechanischen Schutz des empfindlichen nanokristallinen Materials sorgt. Dieses Gehäuse garantiert, dass die besten magnetischen Eigenschaften und die höchsten Permeabilitätswerte erhalten bleiben.
