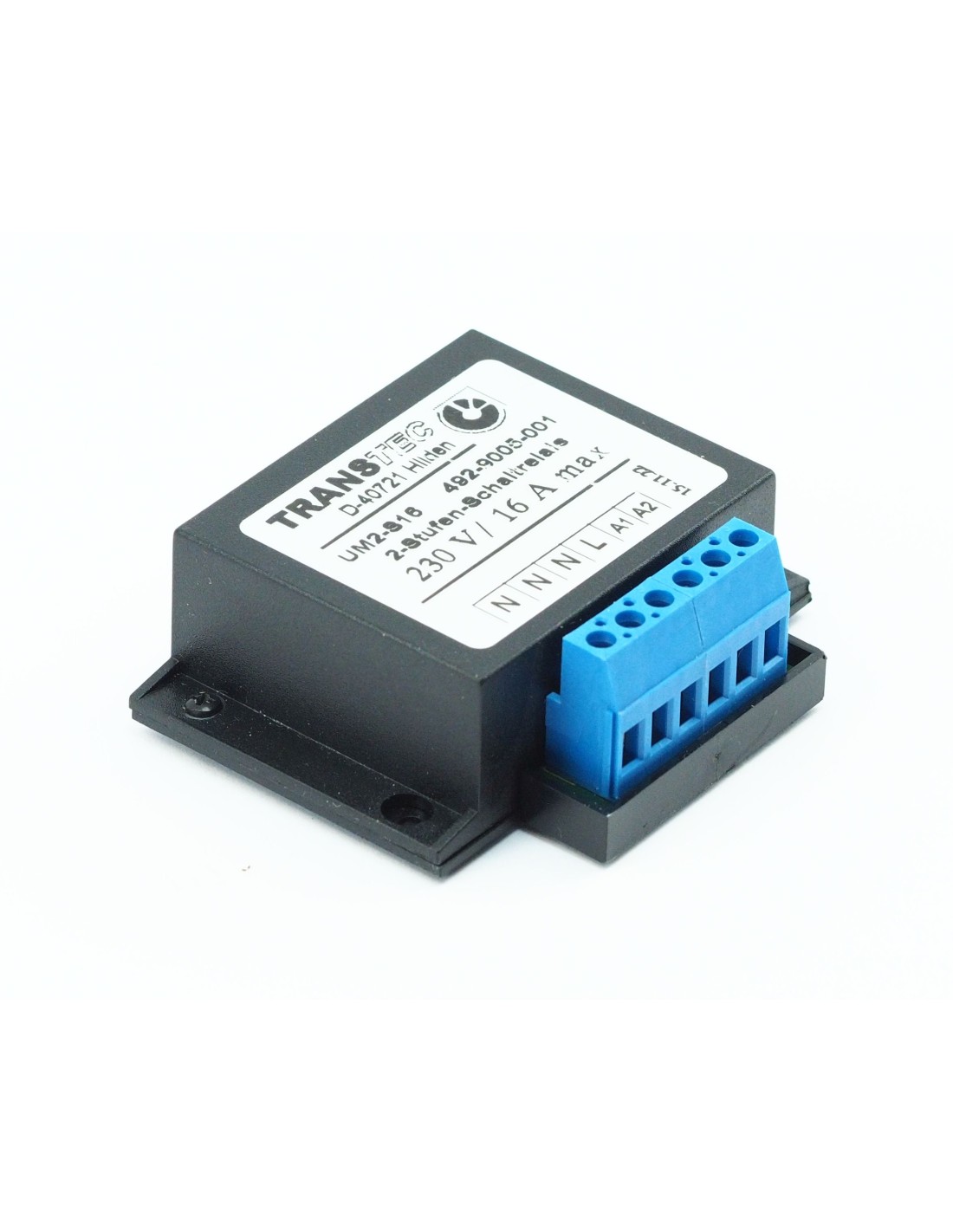

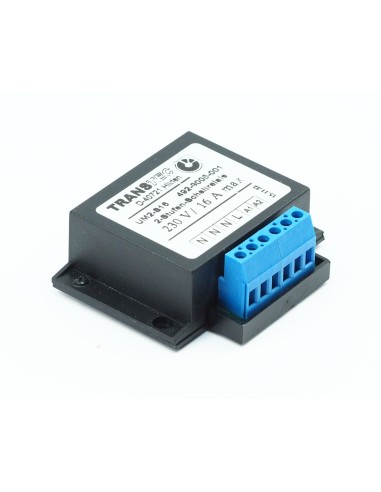

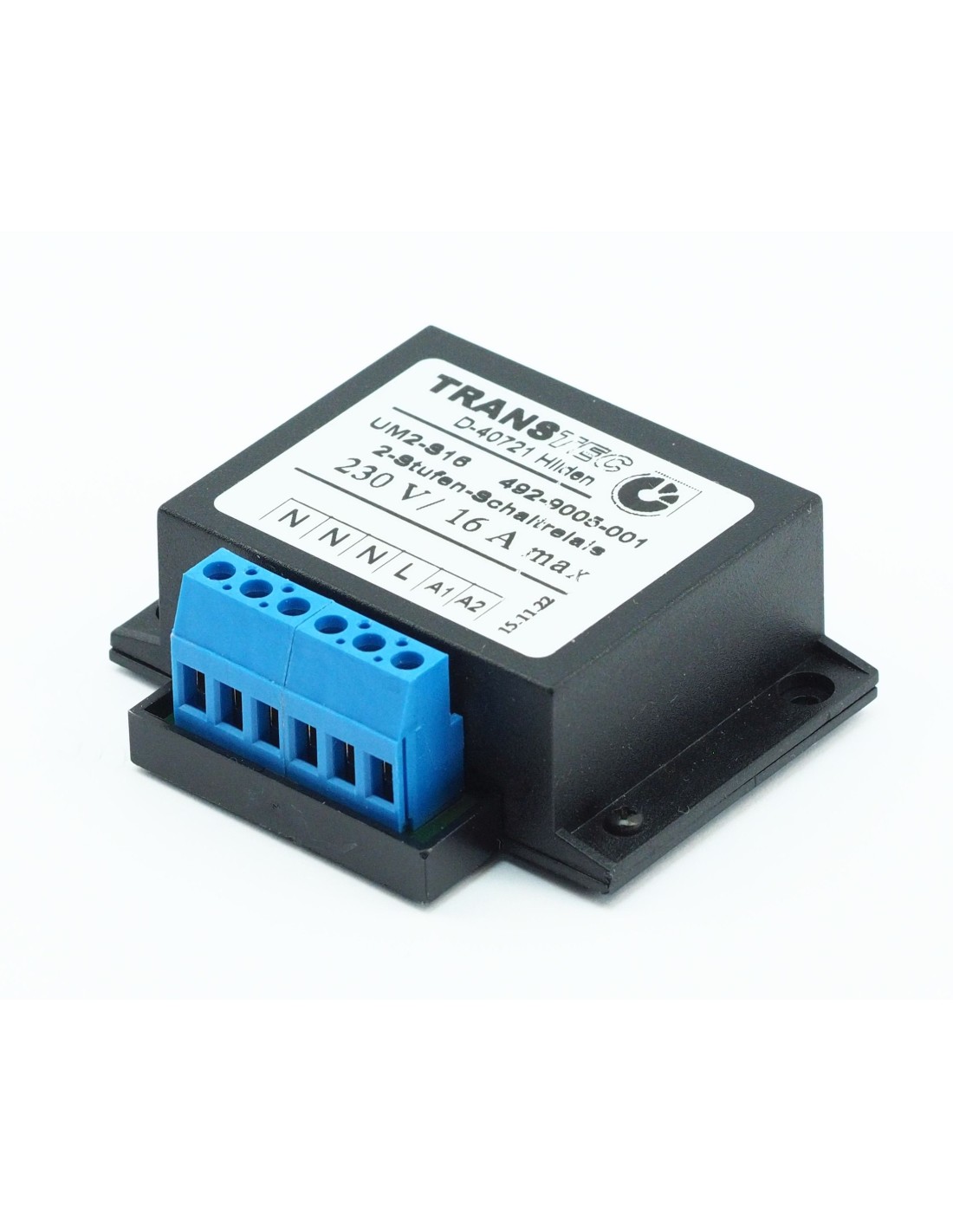

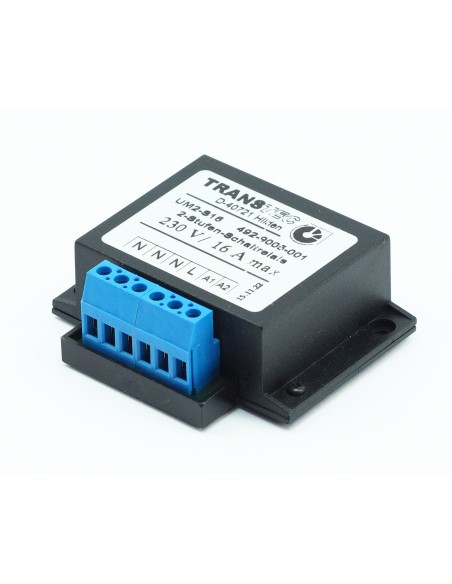

Umschaltmodul 2-fach UM 2-S16

Das TRANSTEC Umschaltmodul dient der Umschaltung zweier Stromkreise, wo die installationsgemäßen Voraussetzungen zur individuellen Aktivierung dazu fehlen, also sinngemäß dort, wo keine vorschriftsmäßige Serienschaltung installiert ist und man dies auf andere Weise realisieren muß.

Bei den Umschaltungen wird folgende Schaltfolge bewirkt:
1. Umschaltung: nur Schaltkreis A1
2. Umschaltung: nur Schaltkreis A2
3. Umschaltung: Schaltkreis A1+A2

TRANSTEC Umschaltmodul UM 2-S 16

Das TRANSTEC Umschaltmodul UM 2-S 16 ermöglicht die Umschaltung zwischen zwei Stromkreisen, insbesondere in Installationen ohne klassische Serienschaltung. Es eignet sich für den Einsatz in Beleuchtungssystemen und anderen elektrischen Anwendungen, bei denen eine gezielte Steuerung der Stromkreise erforderlich ist.

Technische Daten:

• Spannung: 230 V ± 10%
• Max. Strom: 16 A AC
• Frequenz: 50-60 Hz
• Umgebungstemperatur: bis 60°C
• Schaltleistung: bis 3680 VA
• Abmessungen: Ø 68 mm (außen), Ø 58 mm (innen), Höhe 22,5 mm
• Gewicht: 0,15 kg

Funktionen:

• Umschaltung von zwei separaten Stromkreisen (A1, A2 oder A1+A2)
• Memory-Funktion: Nach mehr als 2 Sekunden Ausschaltzeit wird automatisch die erste Stufe aktiviert
• Definierte Umschaltung durch EIN-AUS-Steuerung innerhalb eines Zeitfensters von 1-2 Sekunden
• Relais-Kontakte mit max. 16 A Belastbarkeit
• Offene Ausführung ohne Montagezubehör

Das TRANSTEC Umschaltmodul UM 2-S 16 ermöglicht eine komfortable Steuerung zweier separater Stromkreise, ohne dass eine herkömmliche Serienschaltung vorhanden sein muss. Die Umschaltung erfolgt durch kurzes Ein- und Ausschalten des Netzschalters innerhalb eines definierten Zeitfensters von 1-2 Sekunden. Wird der Schalter innerhalb von weniger als einer Sekunde erneut betätigt, bleibt die aktuelle Schaltstufe erhalten. Erfolgt die Umschaltung nach mehr als zwei Sekunden, wird automatisch die erste Schaltstufe wieder aktiviert, wodurch eine zuverlässige Memory-Funktion gewährleistet wird. Die möglichen Schaltstufen sind: nur Schaltkreis A1 aktiv, nur Schaltkreis A2 aktiv oder beide Stromkreise gleichzeitig geschaltet (A1 + A2). Dadurch kann das Modul vielseitig in Beleuchtungssystemen oder anderen elektrischen Anwendungen eingesetzt werden.

Besonderheiten:

• Verhindert Schaltprobleme bei fehlender Serienschaltung
• Schalter mit Kontrolleuchten benötigen eine separate N-Leiter-Versorgung
• Externe Absicherung des Lastkreises erforderlich
• Kompakte Bauform für platzsparende Integration

Das TRANSTEC Umschaltmodul UM 2-S 16 ist ideal für Anwendungen, bei denen eine flexible und zuverlässige Steuerung von zwei Stromkreisen benötigt wird.
