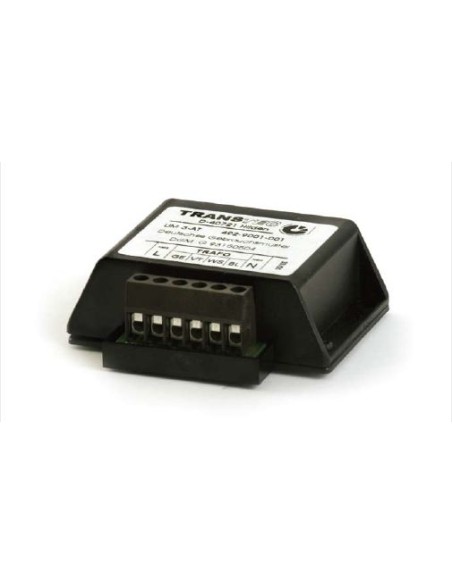

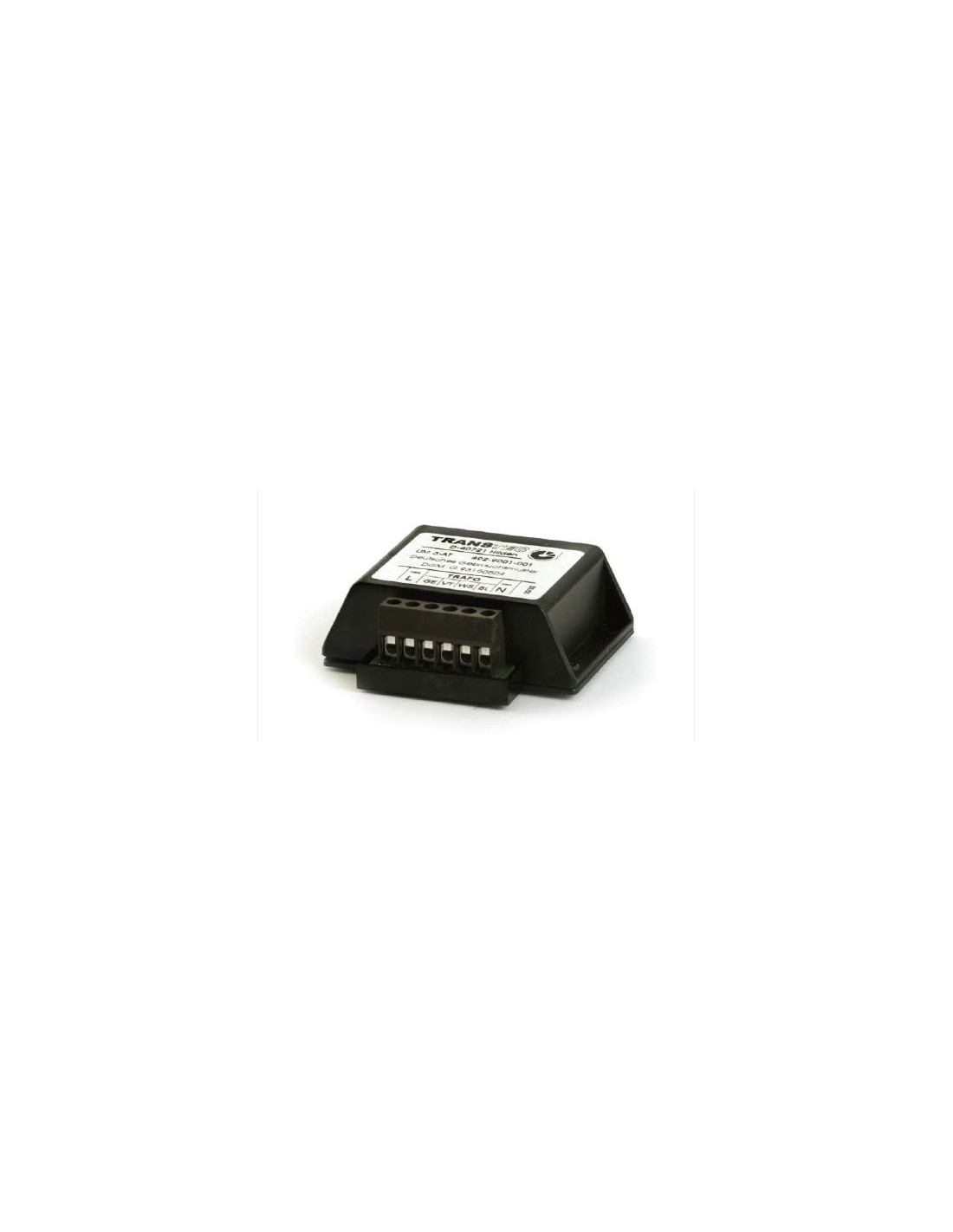

Umschaltmodul 3-fach UM 3-AT

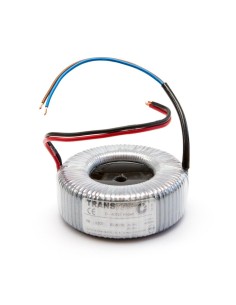

Zur einwandfreien Funktion ist das Modul über einen TRANSTEC Transformator mit primärseitigen Wicklungsverlängerungen (T1) zu betreiben.

Die Umschaltungen bewirken am Beleuchtungssystem,
drei definierte Beleuchtungsstärken:
100% Beleuchtungsstärke
50% Beleuchtungsstärke
25% Beleuchtungsstärke

Die Transtec GmbH bietet verschiedene Umschaltmodule an, die primär zur geräuschlosen Helligkeitssteuerung von Niedervolt-Halogenbeleuchtungen dienen. Diese Module ermöglichen es, durch einfaches Ein-Ausschalten zwischen unterschiedlichen Beleuchtungsstufen zu wechseln.
Voraussetzung dafür ist ein geeigneter Transformator der Fa. Transtec GmbH, ein sog. Transfor,mator mit Wicklungsverlängerung.

Verfügbare Umschaltmodule:

1. Umschaltmodul 2-fach UM 2-AT: Ermöglicht das Umschalten zwischen zwei definierten Beleuchtungsstärken: 100% und 50%. Dieses Modul ist für eine Spannung von 230 V ± 10% und einen maximalen Strom von 1,6 A AC (entspricht 300 VA) ausgelegt.

   transtecrk.de

2. Umschaltmodul 3-fach UM 3-AT: Bietet die Möglichkeit, zwischen drei Beleuchtungsstufen zu wechseln: 100%, 50% und 25%. Die technischen Spezifikationen entsprechen dem 2-fach Modul, jedoch mit der zusätzlichen dritten Schaltstufe.

   transtecrk.de

3. HV Umschaltmodul UM 2-S 16: Dieses Modul dient der Umschaltung zweier Stromkreise, insbesondere dort, wo keine vorschriftsmäßige Serienschaltung installiert ist. Es ermöglicht das Schalten zwischen den Stromkreisen A1, A2 und A1+A2. Ausgelegt für eine Spannung von 230 V ± 10% und einen maximalen Strom von 16 A AC, eignet es sich für Hochvolt-Anwendungen.
   Eine typische Anwendung ist z.B. das Umschalten zw. 2 Leuchten an einem Deckenanschluss mit der Funktionalität, dass die eine oder die andere Leuchte oder beide Leuchten gleichzeitig eingeschaltet werden können.

Funktionsweise:

Die Umschaltung der Beleuchtungsstufen erfolgt durch definiertes Ein- und Ausschalten innerhalb eines Zeitfensters von 1 bis 2 Sekunden. Bei Unterschreitung von einer Sekunde bleibt die aktuelle Schaltstufe erhalten; bei Überschreitung von zwei Sekunden wird die erste Stufe (100% Beleuchtungsstärke) aktiviert. Diese Module verfügen zudem über eine Memory-Funktion: Bleibt das Modul länger als zwei Sekunden ausgeschaltet, wird beim Wiedereinschalten die erste Stufe aktiviert, was ein definiertes Verhalten sicherstellt.

Sicherheit und Installation:

Bei sekundärseitigen Kurzschlüssen erfolgt eine sichere Abschaltung in jeder Stufe, signalisiert durch eine rote Leuchtdiode. Nach Behebung der Kurzschlussursache kann das Modul durch Aus- und Wiedereinschalten des Lichtschalters reaktiviert werden. Es wird empfohlen, die Anlage primärseitig mit einer auf die Leistung abgestimmten Glasrohrsicherung abzusichern. Die Module sind in offener Ausführung ohne Montagezubehör erhältlich; daher sollte die Installation von qualifiziertem Fachpersonal durchgeführt werden.
