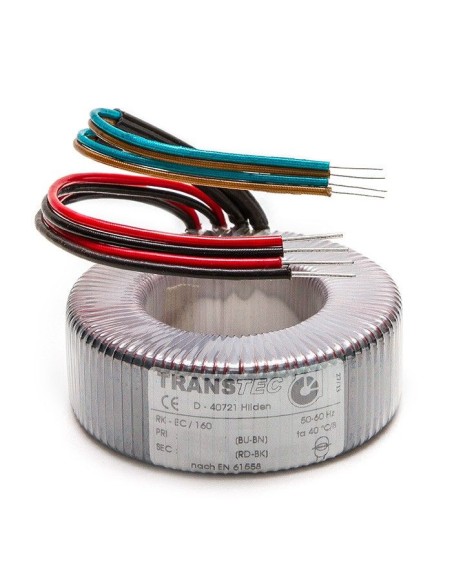

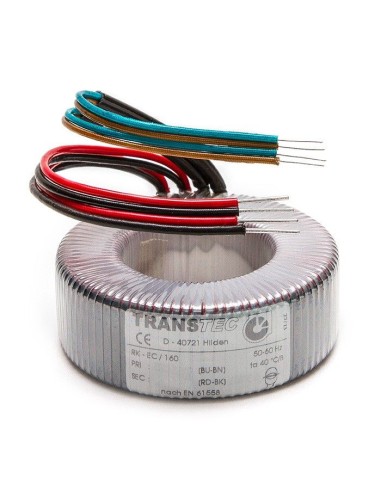

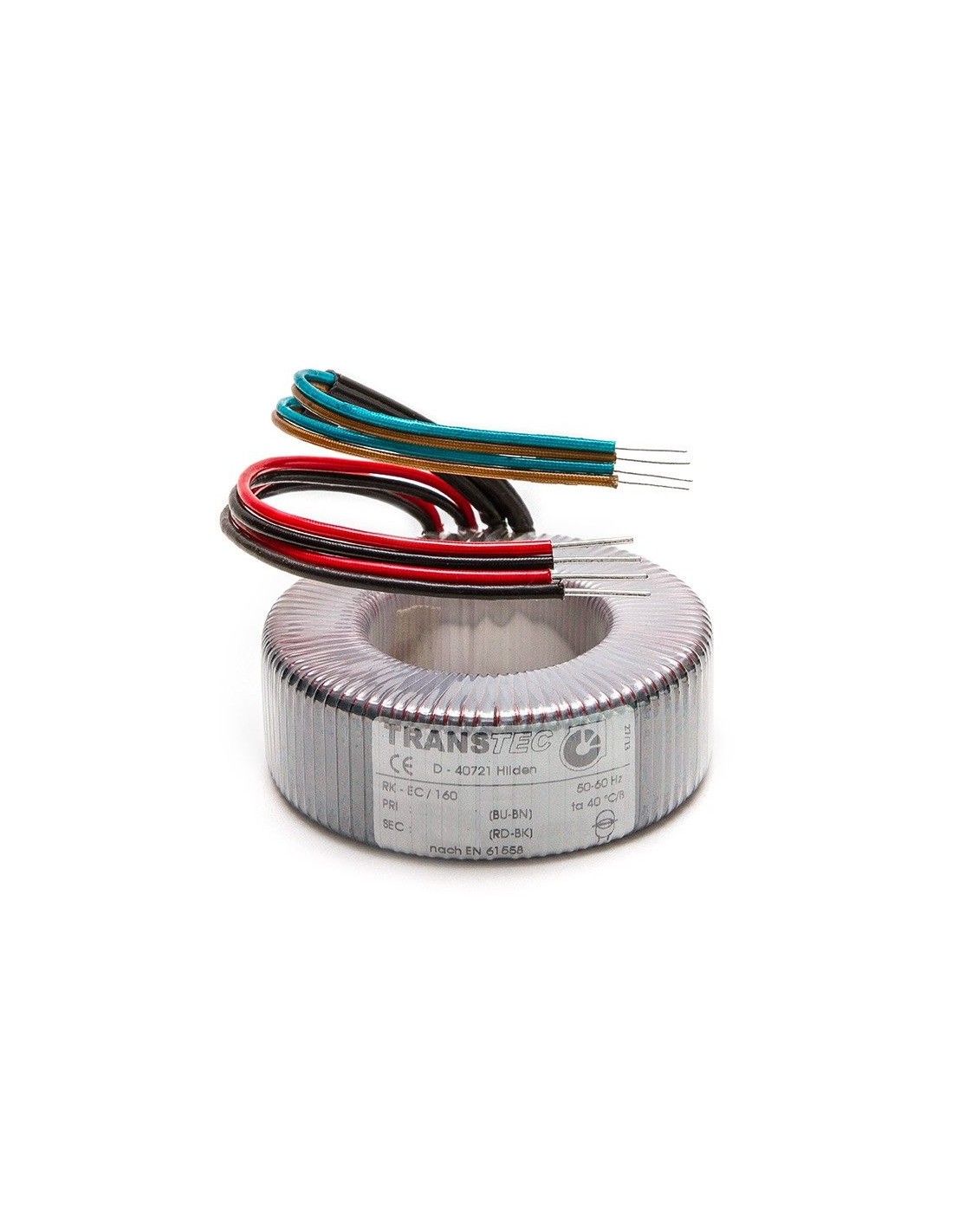

Ringkerntransformator 630VA 2x35V RK-EC/630
980-0791-550
112,90 €
inkl. MwSt.
Ringkerntransformator für allgemeine Industrie 630 VA / 630W 2 x 35V
| Ausführung: |
Offene, nicht kurzschlußfeste Ringkerntransformatoren nach |
| Schutzart: | IP 00 |
| Umgebungstemperatur: | ta 40°C / Iso.-Klasse B (130°C) |
| Frequenz: | 50-60 Hz |
| Spannungen: | Angaben gelten für eine Übersetzung (Tol. ± 10% gem. IEC 38) |
| Anschlüsse: | freie Draht- bzw. Litzenenden ca. 200mm lang (Tol. ± 5mm) |
| Abmessungen max.: | gemäß technischer Daten (Tol. ± 2mm)) |
Flexible Primär- und Sekundärausführung
Unsere Ringkerntransformatoren sind mit 2×115 V Primärwicklungen sowie 2×XX V Sekundärwicklungen ausgestattet und bieten dadurch eine hohe elektrische Flexibilität für unterschiedlichste Anwendungen. Die Primärwicklungen können in Serie oder parallel verschaltet werden und ermöglichen so den Betrieb an 230 V‑ oder 115 V‑Netzen.
Auch die Sekundärseite lässt sich flexibel nutzen. Am Beispiel 2×24 V sind mehrere Schaltungsvarianten möglich:
2×24 V getrennt,
24 V parallel zur Stromerhöhung oder
48 V in Serie für höhere Ausgangsspannungen.
Diese vielseitigen Verschaltungsmöglichkeiten erhöhen die Anwendungsfreiheit unserer Ringkerntransformatoren.
Ein Transformator – vielfältig einsetzbar.
Hinweis zum Einschaltstromverhalten
Ringkerntransformatoren bieten eine hohe Effizienz und kompakte Bauform. Aufgrund ihres geringen Streuflusses und der magnetischen Eigenschaften des Kerns treten jedoch konstruktionsbedingt hohe Einschaltstromspitzen auf, die – abhängig vom Einschaltzeitpunkt der Netzspannung – kurzzeitig ein Vielfaches des Nennstroms betragen können.Insbesondere ab einer Trafoleistung von ca. 250 VA kann dies zu unerwünschten Auslösungen von Leitungsschutzschaltern führen, obwohl der Transformator im Dauerbetrieb normgerecht arbeitet. Eine passende Auslegung der Absicherung (z. B. geeignete Charakteristik) ist daher empfehlenswert.
Für einen zuverlässigen und betriebssicheren Einsatz – auch bei größeren Leistungen – bietet sich der Einsatz eines Einschaltstrombegrenzers an. Dieser reduziert die Einschaltstromspitze wirkungsvoll, schont Transformator und Schaltkomponenten und sorgt für ein störungsfreies Einschalten.
Passende Einschaltstrombegrenzer finden Sie separat in unserem Shop.
- Typ
- RK-EC/630
- Leistung
- 630 VA
- Primär-Spannung
- 2 x 115 V
- Sekundär-Spannung
- 2 x 35 V
- Gewicht (kg)
- 5,35
- Abmessungen Durchmesser außen (mm)
- 145
- Abmessungen Höhe (mm)
- 78
- Hersteller
- Transtec GmbH, Hilden
- Kontakt zum Hersteller
- https://www.transtecrk.de/kontakt/
- Herkunftsland
- Deutschland
- Betriebs- und Sicherheitshinweise
- Lesen sie vor der Inbetriebnahme die Betriebs- und Sicherheitshinweise unter "Anhänge"
